一、機床介紹

機器結構

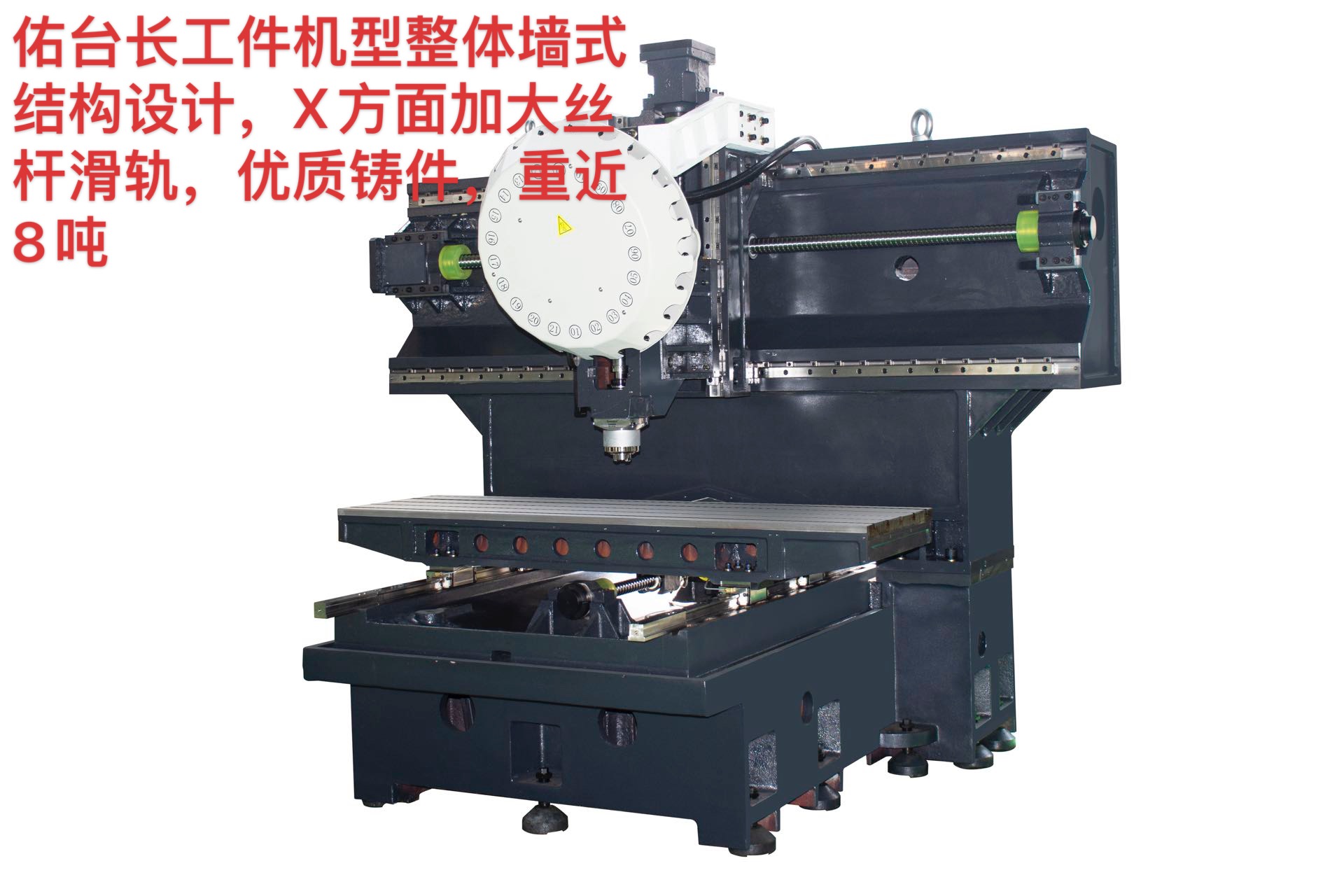

1）高強度門式結構，不同于其他十字結構。X軸單獨橫梁上左右方向移動，工作臺只作前后移動，整體更穩定可靠。機身主要部件采用優質鑄鐵鑄造，內部筋骨強化，全部經回火處理，并經專用設計軟件進行有限元分析，具有強度高、穩定性好、不易變形等特點，確保了整機的剛性和長期使用的精度穩定性。

2）三軸采用高精度、高速、可承受高負荷的45MM滾珠線性滑軌及C3級滾珠絲杠，確保動態精度及耐久的使用壽命。機器三軸均加大導軌跨距，于切削時展現優異動態精度，潤滑油路采用內藏式設計。X軸整體超長設計，穩定可靠，行程長度1600/2000。Z軸采用無配重設計，提高了Z軸的機械響應性能；

3）傳動部件采用德國FAG精密軸承和臺灣銀泰優質精密滾珠絲杠。滾珠絲杠安裝采用預拉伸工藝，在提高傳動部件的剛性的同時，消除滾珠絲杠在運行中溫升時因熱應力效應產生的滾珠絲杠伸長，提高了機床長期使用中精度的保持性。

4）箱型主軸頭結構，內部筋骨強化，并配置臺灣著名品牌主軸，采用P4級超精密斜角滾珠軸承及大跨距支撐設計，使主軸能夠承受強大的徑向和軸向推力，消除重負荷切削下產生的震動。

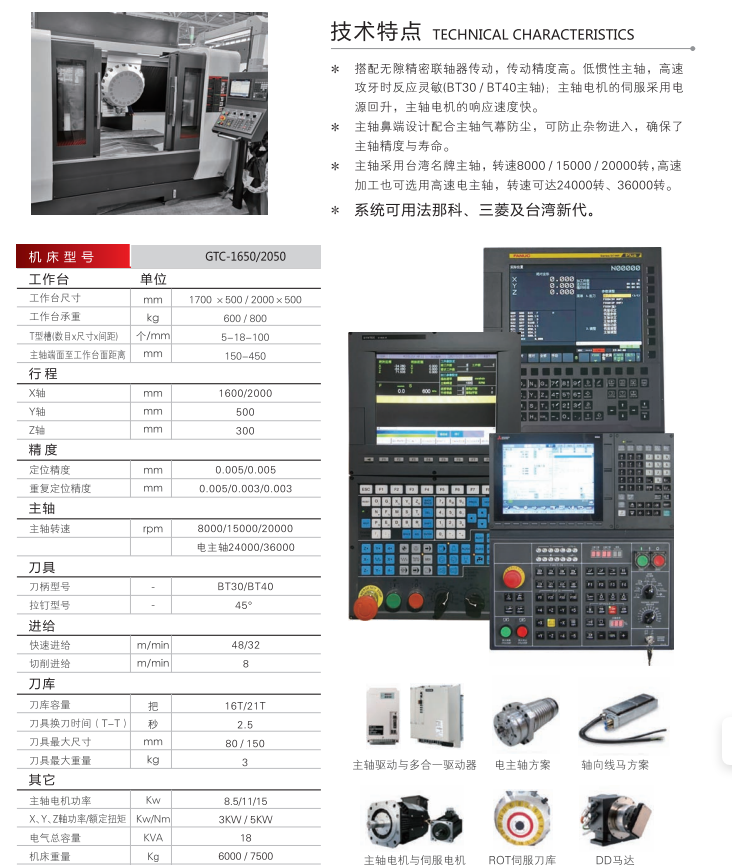

技術特點

    系統配臺灣新代。搭配無隙精密聯軸器傳動，傳動精度高。主軸采用陶瓷專用7.5KW24000轉BT30高速電主軸。高速加工扭矩大；主軸電機的伺服采用電源回升，主軸電機的響應速度快。主軸鼻端設計配合主軸氣幕防塵，可防止雜物進入，確保了主軸精度與壽命。
