機床特性

1. 本機床均采用高級鑄鐵及箱型結構設計制造而成，經適當退火處理，消除內應力，材質 堅韌，加上箱型結構設計，高剛性機體結構，使本機具有足夠之剛性及強度，整機展現 耐重切削能力及重現精度高之特性。

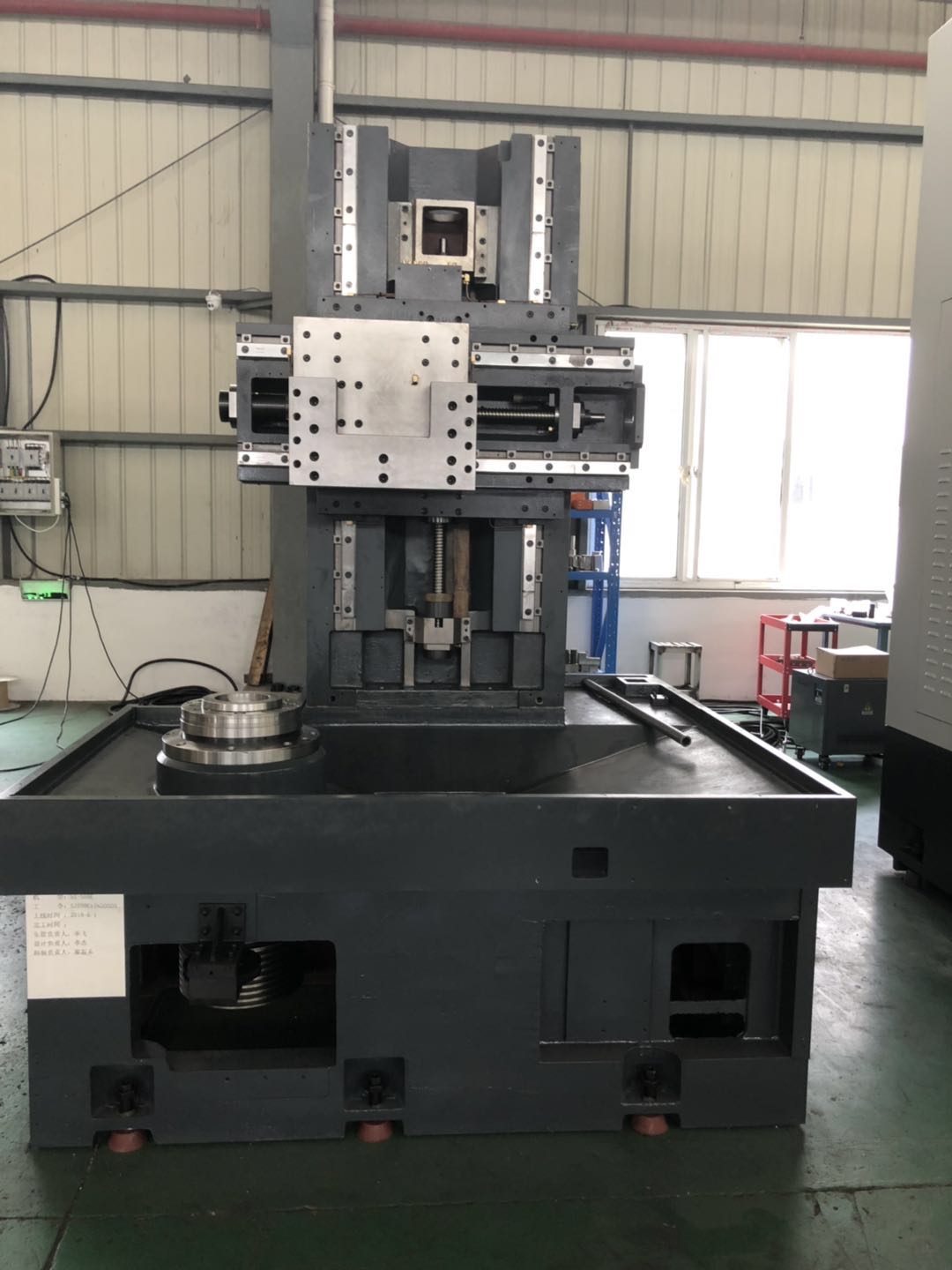

2.    底座與主軸箱為一體式箱型結構，采用厚筋壁及多層筋壁設計，可有效抑制熱變形，并 能受靜、動態扭曲及變形應力，確保床身高剛性和高穩定。

3.    立柱采用蜂巢式對稱箱型結構，內部采用厚壁式筋條及消除內應力圓孔式筋條設計，可 提供滑臺在重切削時強大支撐力，確保床身高剛性、高精度的展現。

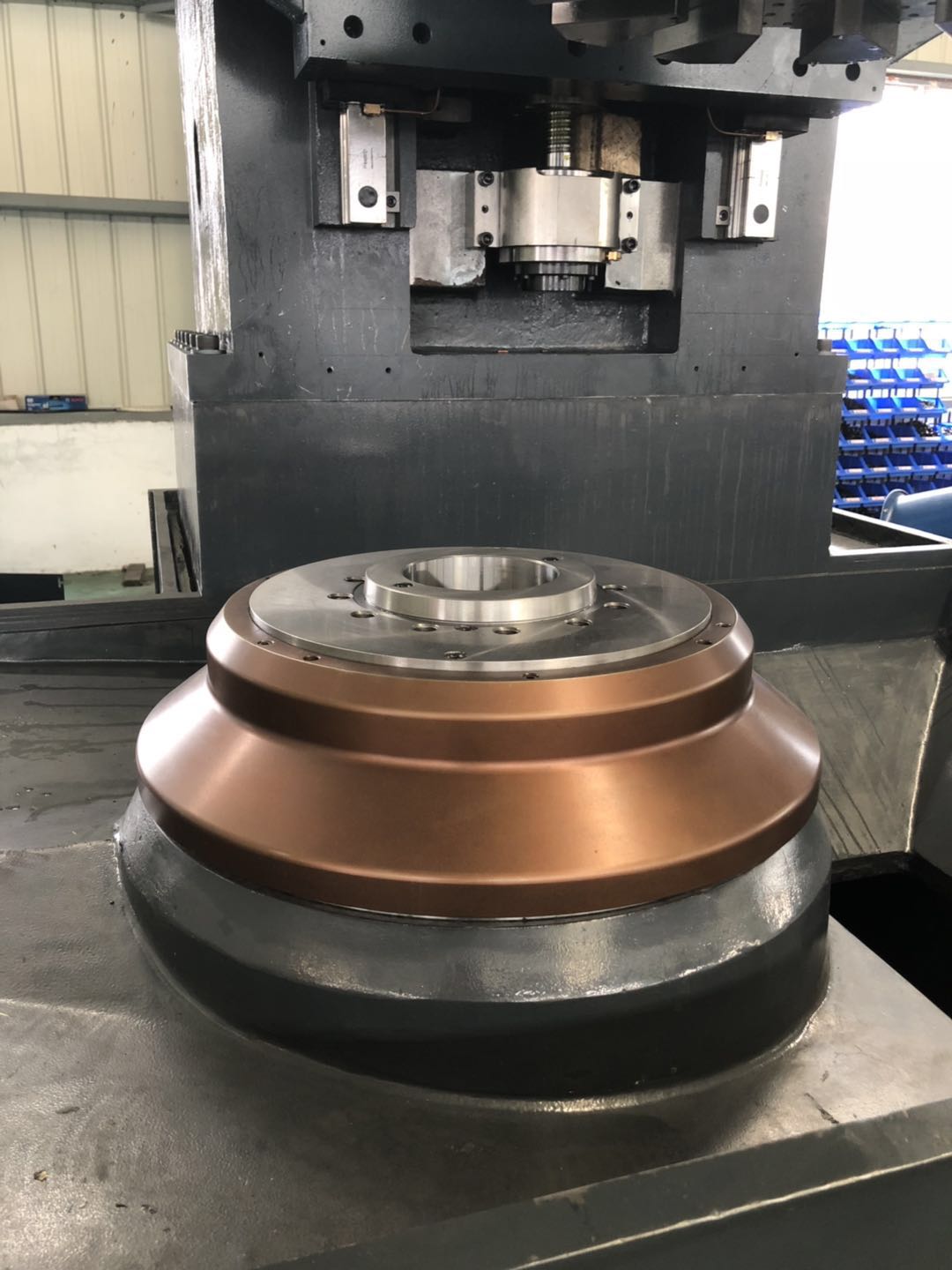

4.  高精度、高剛性之主軸頭：本機采用 FANUC 大馬力主軸伺服馬達（功率 15kw/18.5kw）。

5.    主軸軸承選用 FAG     NSK 系列軸承，此軸承提供超強之軸向、徑向負荷，可確保長時間 重切削，有極佳精度、穩定性、低摩擦、良好散熱性及主軸支撐剛性。

6.    X/Z 軸：采用 FANUC 交流伺服電機與大直徑滾珠絲杠 (精度 C3 級，采預拉方式，可消 除熱膨脹，提高剛性) 直接傳動，無皮帶傳動之累積誤差，重復及定位精度精確，支撐 用軸承采用高精度的斜角滾珠軸承。

7.    X/Z 軸采用高剛性、低摩擦系數之超重荷線性滑軌，能實現高速進給，更能降低導軌磨 損，延長機床精度。此種線性滑軌摩擦系數小，快速回應性高，可展現高加工精度要求， 亦可實現高負荷之切削。

8.    潤滑系統：本機自動脫壓式潤滑系統采集中給油，以先進脫壓間歇式供油系統，以定時、 定量、定壓、各別方式提供每個潤滑點適時、適量之給油，確保每一潤滑位置確實得到 潤滑油，使機械長時間運作無后顧之憂。

9. 全罩式鈑金：在現今環境保護及對操作人員安全考慮的強烈要求下，對鈑金設計著重于 外觀美、環保及合乎人體工學。全密封式鈑金設計，徹底防止切削液及切削屑飛濺于機 床外，使機床的周圍保持干凈。且在機床兩側都有切削液沖洗底床的設計，使切削屑盡 可能不滯留底床上。

標準配置

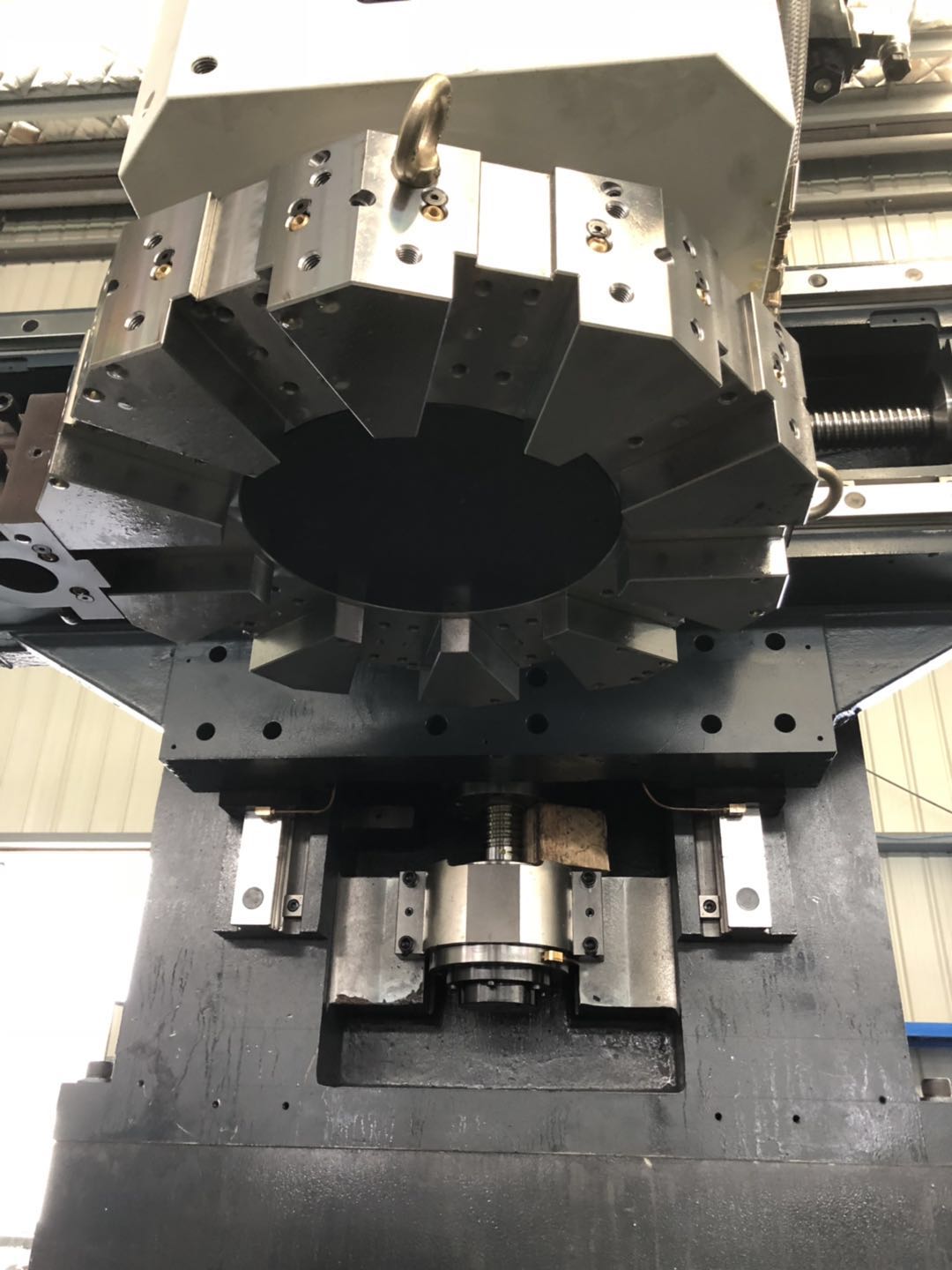

1. FANUC 0i-TF2. 臥式 10 工位刀塔3. 主軸軸承直徑?2004. 主軸鼻端 A2-115. 18"三爪油壓夾頭6. 中實油壓回轉缸

7. 氮氣平衡系統8. X 軸線軌、Z 軸線軌9. 二段式變速箱10. 油壓系統11. 變壓器12. 電控箱熱交換器13. 自動潤滑系統

 14. 鐵屑輸送機及鐵屑車15. 8.4"液晶彩色顯示屏幕16. 中文操作面板17. 工具箱及工具18. 工作燈19. 警示燈20. 腳踏開關

 21. 全罩式鈑金22. 切削液冷卻系統23. 軟爪24. 機床標準顏色 （上：RAL  9002      下：RAL   5008  )

二、可選用配置：

 1.  西門子 828D   三菱 M70     廣州數控 GSK988TA2.  油水分離機3.  電控箱空調裝置4.  自動門5.  刀具測量系統

6.  VDI 刀架7.  油霧收集器

機床技術參數
