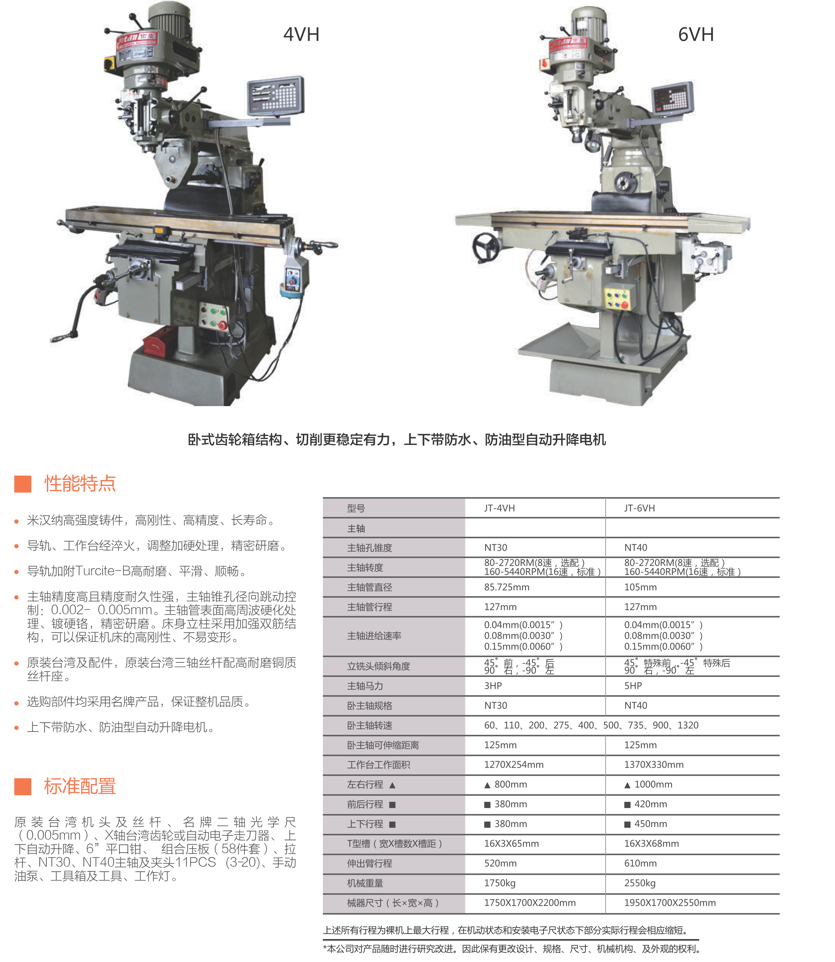

Jotan-4VH 技術參數及圖片
型號 | JT-4VH |
主軸 | R8 |
主軸轉速 | 80-5440rpm 16 速（標準） 80-2720rm 8 速(選配) |
主軸管直徑 | 85.725 ㎜ |
主軸管行程 | 127 ㎜ |
主軸型號 | R8 |
主軸每轉進給速率 | 0．04 ㎜ 0．08 ㎜ 0．15 ㎜ |
立銑頭傾斜角度 | 45°前-45°后 90°左-90°右 |
主軸馬力 | 3HP |
臥主軸規格 | NT30 |
臥主軸轉速 | 60、110、200、275、400、500、735、900、 1320 |
臥主軸可伸縮距離 | 125 ㎜ |
工作臺工作面積 | 1270×254 |
左右行程 | 800 ㎜ |
前后行程 | 380 ㎜ |
升降行程 | 380 ㎜ |
T 槽（寬×槽數×槽距） | 16 ㎜×3×55 ㎜ |
伸出臂行程 | 520 ㎜ |
械器尺寸（長×寬×高） | 1750×1700×2200 ㎜ |
機器重量（凈重） | 1750 kgs |
上述所有行程為祼機上最大行程，在機動狀態和安裝電子尺狀態下部分實際行程會相應縮短。
*本公司對產品隨時進行研究改進。因此保有更改設計、規格、尺寸、機械結構及外觀的權利。
Jotan-6VH技術參數及圖片
型號 | JT-6VH |
主軸 | NT40 |
主軸轉速 | 160-5440rpm 16速（標準） 80-2720rm 8速(選配) |
主軸管直徑 | 105㎜ |
主軸管行程 | 127㎜ |
主軸型號 | R8 |
主軸每轉進給速率 | 0．04㎜ 0．08㎜ 0．15㎜ |
立銑頭傾斜角度 | 45°前-45°后（選配） 90°左-90°右（標準） |
主軸馬力 | 5HP |
臥主軸規格 | NT40 |
臥主軸轉速 | 60、110、200、275、400、500、735、900、1320 |
臥主軸可伸縮距離 | 125㎜ |
工作臺工作面積 | 1370*330 |
左右行程 | 1000㎜ |
前后行程 | 390㎜ |
升降行程 | 450㎜ |
T槽（寬×槽數×槽距） | 16㎜×3×55㎜ |
伸出臂行程 | 610㎜ |
械器尺寸（長×寬×高） | 1950×1700×2550㎜ |
機器重量（凈重） | 2550 kgs |
上述所有行程為祼機上最大行程，在機動狀態和安裝電子尺狀態下部分實際行程會相應縮短。
*本公司對產品隨時進行研究改進。因此保有更改設計、規格、尺寸、機械結構及外觀的權利。
■性能特點、
●米漢納高強度鑄件，高剛性，高精度，長壽命。
●導軌、工作臺淬火，調整加硬處理，精密研磨。
●導軌加附Turcite-B高耐磨，平滑，順暢。
●主軸精度高且精度耐久性強，主軸錐孔徑向跳動控制：0.002-0.005mm。
●主軸管表面高周波硬化處理，鍍硬鉻，精密研磨。
●床身立柱采用加強結構，雙立柱支撐，可以保證機床的高剛性、不易變形。
●原裝臺灣三軸絲桿配高耐磨銅質絲桿座。
●選購部件均采用名牌產品，保證整機品質。
●上下帶防水、防油型自動升降電機。
●加高型適合更高大零件加工。
●臥式齒輪箱結構、切削更穩定有力。
