龍門加工中心系列機床采用日本進口控制系統（三菱或發那科）及其配套的伺服驅動器及電機，實現三軸聯動。其適用于復雜、工序多、精度要求高、需用多種類型普通機床和繁多刀具、工裝，經過多次裝夾和調整才能完成加工的具有適當批量的零件。主要加工箱體類、復雜曲面、異形件、盤、套、板類零件。廣泛應用于機械、汽車、飛機、航空航天、船舶、國防等領域的產品中。

  2、機器結構

1）機身主要部件采用優質鑄鐵鑄造，內部筋骨強化，全部經回火處理，并經專用設計軟件進行有限元分析，具有強度高、穩定性好、不易變形等特點，確保了整機的剛性和長期使用的精度穩定性。

2）XY軸采用高精度、高速、可承受高負荷的滾珠線性滑軌及滾珠絲杠，確保動態精度及耐久的使用壽命。Z軸采用淬硬滑動軌道設計，與聚四氟乙烯導軌貼面配合，具有高剛性、高耐磨性等特點，具有極高的加工穩定性。Z軸附油壓平衡缸配重，減輕Z軸馬達的負荷；

3）傳動部件采用德國FAG精密軸承和臺灣銀泰優質精密滾珠絲杠。滾珠絲杠安裝采用預拉伸工藝，在提高傳動部件的剛性的同時，消除滾珠絲杠在運行中溫升時因熱應力效應產生的滾珠絲杠伸長，提高了機床長期使用中精度的保持性。

4）箱型主軸頭結構，內部筋骨強化，并配置臺灣著名品牌羅翌主軸，采用P4級超精密斜角滾珠軸承及大跨距支撐設計，使主軸能夠承受強大的徑向和軸向推力，消除重負荷切削下產生的震動。

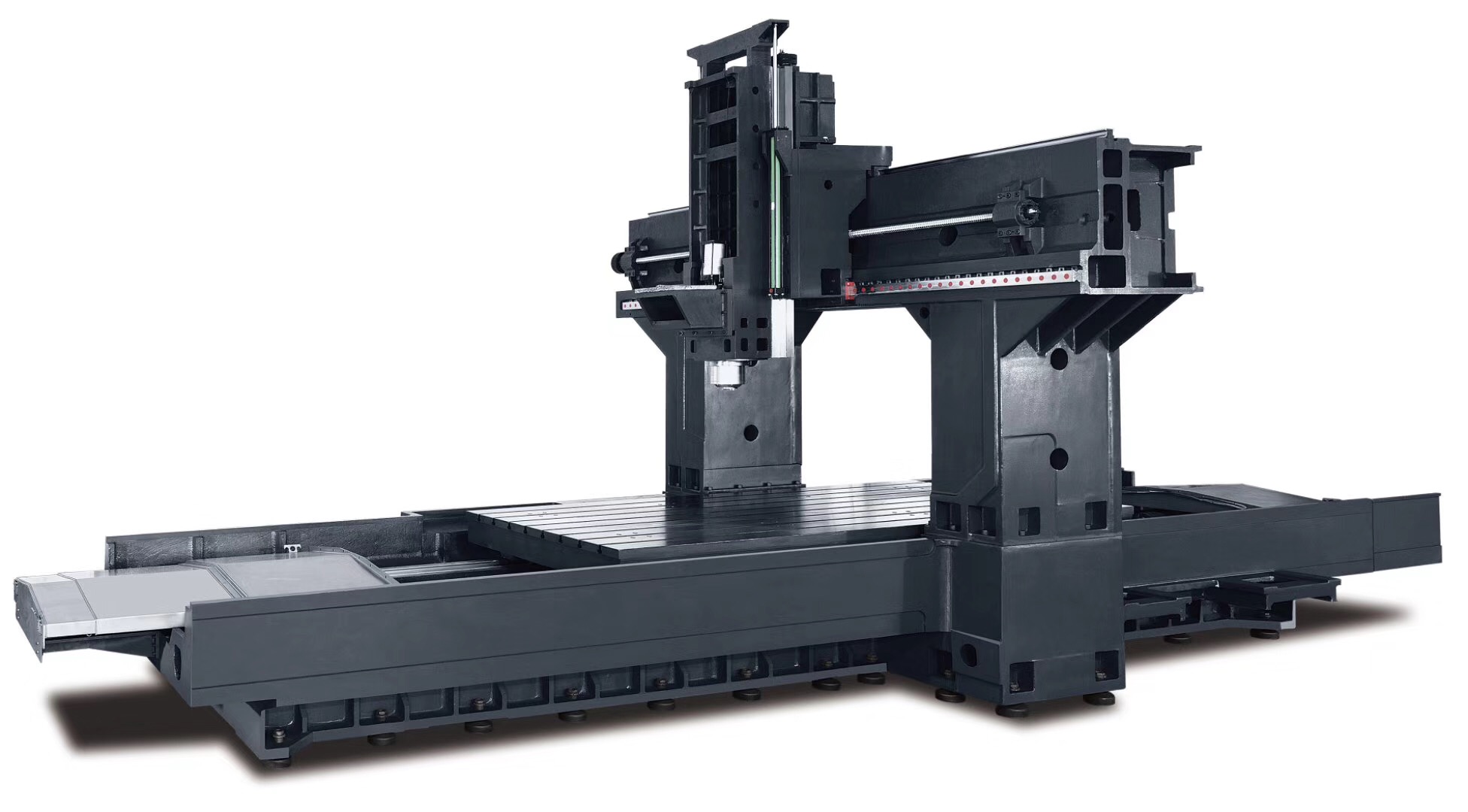

TMC2204機型

TMC2503機型
